圖一
1、配電箱内主線混亂，有并聯現象
2、分閘一閘多接
3、左側接線不合理，不符合接線要求
4、接地線顔色不符合用地按要求，非PE線
參考标準：GB50484- 4.4.4用電設備應執行“一機一閘一保護”控制保護的規定。嚴禁一個開關控制兩台（條）及以上用電設備（線路）
圖二
1、無防雨措施，缺少配電箱，直接放在地面2、不符合一機一閘一保護要求
3、刀閘不符合安全用電要求，主要原因銅片部分露在外面
4、右側刀閘缺少保護罩，左側刀閘接線不符合規範要求
5、接線無主開關
6、配電盤的絕緣闆非電木闆
7、無PE線連接點
8、整體配電盤不符合要求，屬報廢性質
參考标準：GB50484-4.4.2分配電箱應裝設總隔離電器、總斷路器和分路隔離電器、分路漏電斷路器。4.4.9其外形結構應能防雨。4.4.4用電設備應執行“一機一閘一保護”控制保護的規定。 根據GB 50054-1995的規定，刀閘存有銅芯外露，不得在工業上使用。
圖三
1、電纜線為架設離地面或者埋地保護2、PE線使用附加線，拖拉電纜線時強度不夠
參考标準：GB50484-4.3.8電纜穿越道路時應采用堅固的保護管，管徑不得小于電纜外徑的1.5倍，管口應密封。
圖四
1、電纜線未加過路防護2、鋼闆壓在電纜線上
3、基坑無防護
參考标準：GB50484-4.3.8電纜穿越道路時應采用堅固的保護管，管徑不得小于電纜外徑的1.5倍，管口應密封。
圖五
1、電纜線使用鐵絲固定2、電纜線和鋼結構在一起無隔離措施
3、電纜線直接在鋼梁上鋪設
參考GB50484-4.3.5電纜與支架之間應采用絕緣物可靠隔離，綁紮線應采用絕緣線。
圖六
1、電機缺少防雨罩，無絕緣措施2、三條相線直接和電機線繞在一起，固定不牢
3、無外殼接地
參考标準：GB50484-4.3.9電纜接頭應進行絕緣包紮，并應采取防雨和保護措施。電纜接頭不得設置于地下。

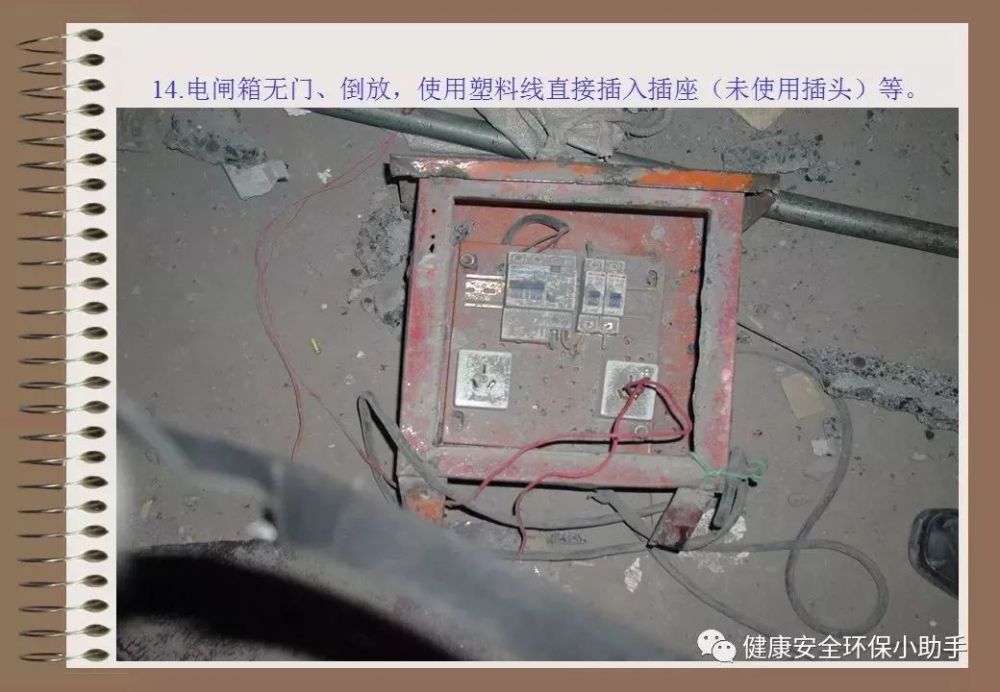

圖七
1、配電箱門闆損壞
2、主漏保缺少隔離開關
3、分漏保缺少隔離開關
4、使用民用插座插頭
5、主漏保一閘多接
6、PE線未接
7、主漏保未控制分漏保
8、電源線不能從箱門口進入
參考标準：GB50484-4.4.2分配電箱應裝設總隔離電器、總斷路器和分路隔離電器、分路漏電斷路器。4.4.9其外形結構應能防雨。
4.4.4用電設備應執行“一機一閘一保護”控制保護的規定。嚴禁一個開關控制兩台（條）及以上用電設備（線路）
圖八
1、電焊機接地線未固定2、使用螺紋鋼做接地極
3、焊機一次線外皮破損
4、接地線非PE線
參考标準：GB50484-4.5.14 垂直接地體應采用角鋼、鋼管或圓鋼。接地線與垂直接地體連接方法可采用焊接、壓接或螺栓連接，螺栓連接應用鍍鋅螺栓并有鍍鋅平墊及彈簧墊，螺栓不得埋入地面下。 接地極參考标準：JGJ46-5.3.4
圖九
1、電源線直接和碘鎢燈管接在一起2、草坪燈使用鐵絲固定在角鋼上，無絕緣措施
參考标準：JGJ46-10.3.5碘鎢燈及鈉、铊、铟等金屬鹵化物燈具的安裝高度宜在3m以上，燈線應固定在接線柱上，不得靠近燈具表面。
圖十
1、使用民用插盤2、插線盤缺少漏電保護器
3、民用插盤有觸電的火花斑迹
4、以上圖片的用電插盤不适用于施工現場
參考标準：GB50484-4.1.9臨時用電設備應進行檢查和試驗，确認合格并标識後方可使用
來源丨住建部官網、人大法工委文件
